批发XUJIT-H互感器二次负荷在线测试仪

产品名称: 批发XUJIT-H互感器二次负荷在线测试仪
更新日期: 2023-11-11
产品特点: XUJIT-H互感器二次负荷在线测试仪适用于二次负荷测量以及电压、电流、相位因数等多个电气量的测量,二次负载测试仪采用320*240单屏触摸操作,自带直流电源供电避免现场电源干扰,保证了测量精度且便于现场移动操作,同时具有超宽的测试量程和数据计算功能,方便现场分析和试验并自带232接口方便数据上传和储存,适用于电力试验和互感器生产单位 。

批发XUJIT-H互感器二次负荷在线测试仪 的详细介绍

XUJIT-H互感器二次负荷在线测试仪

二次负载测试仪适用于二次负荷测量以及电压、电流、相位因数等多个电气量的测量,二次负载测试仪采用320*240单屏触摸操作,自带直流电源供电避免现场电源干扰,保证了测量精度且便于现场移动操作,同时具有超宽的测试量程和数据计算功能,方便现场分析和试验并自带232接口方便数据上传和储存,适用于电力试验和互感器生产单位 。

二次负载测试仪标准及技术规范:DL/T448-2000、JJG169-2010

XUJIT-H互感器二次负荷在线测试仪采用电子式原理线路结合DSP技术,320*240单屏触摸操作以及自带直流电源供电,便于现场移动操作,二次负载测试仪适用于电力试验和互感器生产单位,是对CT 、PT(电压互感器、电流互感器)二次负荷测量,电压、电流、相位频率、有功、无功、视在功率、功率因数等各项电气的测量而诞生的测试测试仪。



二次负载测试仪参数

负荷测试仪型号XUJIT-H
负荷测试仪名称二次负载测试仪、互感器二次负荷测试仪、互感器二次负荷测量仪
环境条件温度-5℃~40℃
相对湿度<95%(25℃)
海拨高度<2500m
外界干扰无特强震动、无特强电磁场
PT二次负荷测试时测试仪主要技术指标
PT二次负荷测试导纳测量范围0.1ms~50.0ms
导纳测量准确度二次电压(50V-120V)
△X=±(1%×X+1%×Y±2个字)
△Y=±(1%×X+1%×Y±2个字)
2个字——测试仪的量化误差
注意:测量值在0.2mS以下时,测试电压应保持在50V以上,同时注意钳表的穿心导线保持居中。此时测试仪量化误差为5个字
电压表头0.5%
CT二次负荷测试时测试仪主要技术指标
阻抗测量范围0.1Ω~50.0Ω
阻抗测量准确度△X=±(1%×X+1%×Y±2个字)
△Y=±(1%×X+1%×Y±2个字)
2个字——测试仪的量化误差
电流表头1%
外形尺寸(主机)320*280*120mm3
重量(主机)4kg
外形尺寸(线包)340*350*180mm3
重量(线包)2kg

二次负载测试仪功能

1、XUJIT-H互感器二次负荷在线测试仪可以实现三相三线,三相四线、单相全自动测量
2、使用工程塑料机箱,结识耐用,有效保障测试人员及系统安全
3、测试仪具有量程自动切换功能,保证测试精度
4、该二次负载测试仪采用电子式原理线路结合DSP技术是使测试稳定性好,抗干扰能力强
5、测量完毕,自动计算和负荷相关的各项参数,便于客户分析和试验
6、采用大屏幕汉字液晶显示,所有操作均由汉字菜单提示;数据具备掉电存贮及浏览功能,能与计算机联机传送数据
7、采用大容量7.2V11Ah锂电池供电,对测试回路不产生任何影响,避免系统出现保护的情况。同时在现场无供电电源的情况下使用
8、次负荷测试,采用钳型电流表采样电流,不需要断开二次回路。可以实现不停电在线测量。自动切换量程:测量过程中可以根据测试对象数值的不同切换到不同的位置,使测量精度和显示位数得到保证
9、工作时间可以长达24小时(zui长),可在充电状态下测量
10、附有轻巧充电器,方便测量,在电池电量不足的情况下可以外接充电器测量
11、XUJIT-H二次负载测试仪体积小,重量轻
12、极宽阔的二次工作电流/电压范围。在50mA的工作电流下,能分辨1mΩ的电阻和电抗,能测试二次额定电流为5A的S级电流互感器的在线实际负荷,在5V的工作电压下,能分辨0.001mS的电导和电纳
13、XUJIT-H二次负载测试仪能存储480组测量数据,断电后能保持十年
14、中文界面大屏幕显示,带有RS232通讯接口

二次负载测试仪检定方法

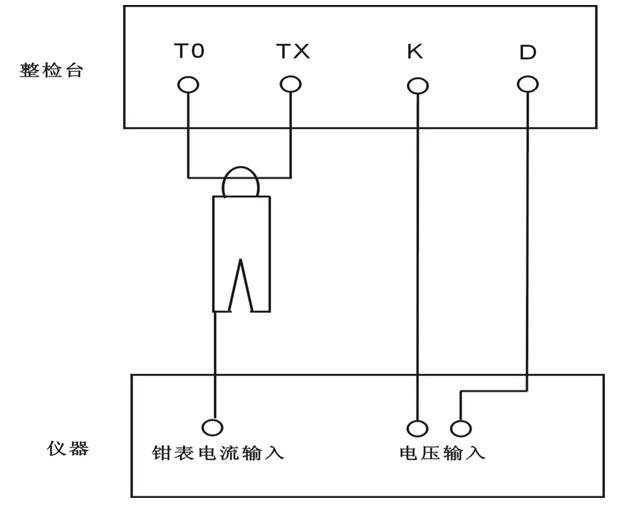

1.CT负荷检定接线图

检定时可以使用互感器整检台,选择阻抗测量回路即可,只需要TO TX短接后穿过钳表。KD接电压输入(使用PT侧黄色和黑色两根线)。

CT负荷检定接线图

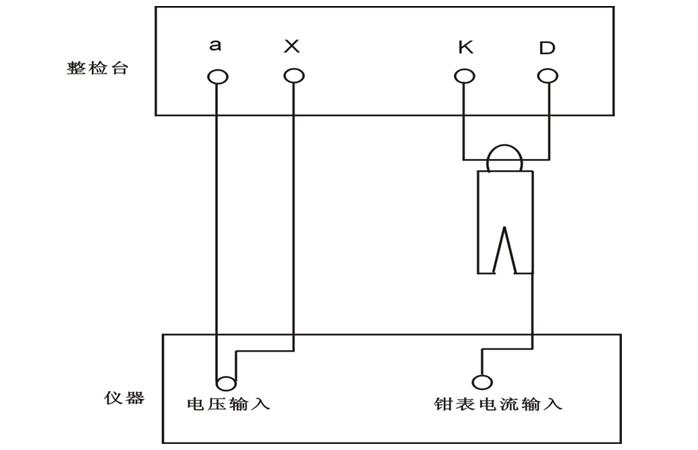

2.PT负荷检定接线图

检定时可以使用互感器整检台,选择导纳测量回路即可。只需要KD短接后穿过钳表。AX接电压输入(使用PT侧黄色和黑色两根线)。

PT负荷检定接线图

二次负载测试仪常见问题处理

1.开机后没有显示:电池没有电?请先外接充电器,如果仍然不能工作,请立刻停止使用,厂家,请勿自行打开二次负载测试仪,否则可能不能享受包修服务。
2.测试过程中,出现数据不稳定:请检查接线是否正确,接线是否接触良好,同时周围是否有特别大的干扰。 3.负荷测试过程中出现负荷为负的情况:请将钳表反向即可。
4.电压互感器二次回路压降的测试,一般均在实际负荷运行情况下现场带电进行,为此必须严格执行《电业安全规程》(电力线路部分)有关内容。
5.电压互感器二次回路严禁两点接地,以防电压互感器二次侧短路而损坏设备。
6.使用前应先用绝缘电阻表(或万用表)检查测量导线各芯之间的绝缘是否良好,线是否良好接通,各接线头与导线接触是否牢固完好。
7.测试完压降后,如需要测试二次负荷,必须要拆线后换上测试负荷的线才能测试负荷。
8. 二次负载测试仪不要被雨淋湿,不要受重压。
